voc在線監測設備市場價格38000!
PID原理的特點:PID的基本原理是利用惰性氣體真空放電現象所產生的紫外線(VUV),使待測氣體分子發生電離,并通過測量離子化后的氣體所產生的電流強度,從而得到待測氣體濃度,PID傳感器由紫外燈光源和離子室等主要部分構成,在離子室有正負電極,形成電場,有機揮發物分子在高能紫外線光源激發下,產生負電子和正離子,這些電離的微粒在電極間形成電流,經檢測器放大和處理后輸出電流信號,最終檢測到ppm級的濃度。
◆前級預處理單元和后級預處理單元:前處理單元對取出的樣品進行初步處理,使樣品適合于傳輸, 縮短樣品的傳輸滯后,減輕與處理單元的負擔,如減壓、降溫、除塵等。后級預處理單元對樣品做進一步處理和調節,如溫度、壓力、流量的調節,過濾、除濕、去除有害物等,安全泄壓和限流等。
1、系統基本參數
1.1基本參數
監測參數:TVOCs
檢測原理:PID(光離子檢測)法
測量氣體:苯、二甲苯、萘、辛烷、乙稀、環己烷、丙酮、丙醛、醚類等
測量范圍:0-250mg/m3;
分辨率:0.01mg/m3
采樣周期:小于10S
流量:0.1-1L/min
示值誤差:±5%
重復性:≤3%
供電方式:外部220V供電
儲存環境溫度要求:-30℃~70℃;
儲存環境濕度要求:<90%RH;
工作環境溫度要求:-30℃~70℃;
工作環境濕度要求:0~95%RH;
供電系統:電源、空開、接地線
1.2輸入輸出
通訊端口:4-20mA,RS485,RS232(選配)
通訊協議:HJ/T 212,支持協議定制。
屏幕:設備需具備7寸彩屏顯示數據及查詢歷史數據。
通訊方式:可同時支持無線4G和以太網傳輸,支持參數數據實時疊加視頻流。
具有本地數據讀取、設備系統設置及數據校準;
存儲:設備本機存儲,實時數據刷新周期<10s,實時數據不儲存。十分鐘數據、小時數據可U盤導出,可存儲10萬條數據;具有本地數據讀取、設備系統設置及數據校準, 保證設備唯一性及數據安全性,設備編號及參數固化在設備中,出廠后不可更改。
1.3測量條件
采樣頭直徑:6mm
防護等級:IP65
電源:220VAC
功耗:60W
1.4其他要求:
設備安裝和拆卸簡便,方便點位遷移、設備維護和設備質控;
設備集成度高、超低功耗設計;
設備適用于各種氣象條件,保證空氣流通無死角,內外無溫差;
2、設備主要部件
2.1真空采樣泵
1) 采樣周期:小于10秒;
2) 功率:7W;
3) 電壓:12V;
4) 壽命(小時):>10000小時;
氣泵流量:2.2±0.2L,氣泵禁止間歇工作,要求持續工作采集數據,根據現場需要,配置自動排水裝置。
2.2預處理單元
1) 氣體流量,0.1~1L/min;
2) 5um過濾孔徑;
3) 水汽分離,過濾排水,容量20ml
4) 設備適用于各種氣象條件,保證空氣流通無死角,內外無溫差;
5) 可選裝冷凝裝置,避免濕度大對數據造成的干擾。
2.3傳感器式大氣監測控制器
1) 設備集成度高、超低功耗設計;
2) 工業主控板:設備系統運行及操作;
3) 集成電路板:高度集成、統一輸出
4) 具備獨特的優化算法,提高儀器測量結果的準確性
2.4 PID傳感器模塊
1) TVOCs監測技術指標要求:
2) 檢測原理:泵吸式PID檢測原理;
3) 測量范圍:0-250mg/m3;
4) 分辨率:0.01mg/m3
5) 采樣周期:小于10S
6) 流量:0.1-1L/min
7) TVOCs傳感器:具有報警聯動功能,可以通過設置預警值控制治理設備的開啟和閉合。
2.5數據通訊單元
1) 通訊方式:可同時支持無線4G和以太網傳輸,支持參數數據實時疊加視頻流,聯網:可鏈接多平臺。確保與監控平臺無縫對接,采用工業級,保證數據、圖像和視頻的實時傳輸。設備內置數據傳輸裝置,可以實現485、網線、光纖、無線數據網絡等傳輸方式。數據傳輸模塊:無線采集傳輸模塊;
2) 通信協議需要滿足MODBUS、HJ212-2017及現場所需的專用協議。
采集儀需要同時具備16路模擬采集接口、4路開關量采集接口、2路數字通信接口、及兩路繼電器輸出接口。

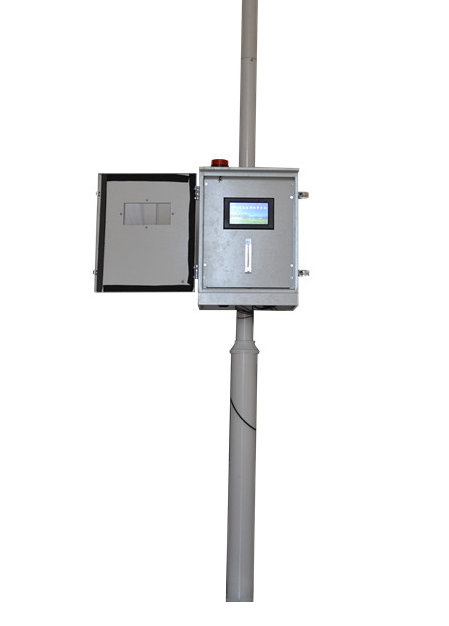

2.6戶外防護機箱
1) 戶外防爆機箱
2) 材質:鋁合金材質(磨具壓鑄)
3) 防護等級:IP65
4) 性能:防爆
5) 防爆主機箱:機箱采用鍍鋅鋼板,噴涂采用靜電噴塑,防爆、防腐蝕、防塵、防風、防雨、防曬;根據定制需求,設備可在箱體上拓展其它監測接口。
6) 尺寸:(400*500)±5mm
2.7安裝主體
1) 設備安裝和拆卸簡便,方便點位遷移、設備維護和設備質控;
2) 立桿:金屬噴塑戶外固定立桿
3) 立桿分立運輸,安裝、拆卸方便
4) 采用立竿安裝或壁掛安裝
(一) 氣象五參數
氣象五參數:(風向,風速,溫度、氣壓、濕度)
1、風速傳感器技術指標:
1) 供電電壓:12V~24VDC
2) 啟動風速:0.4-0.8 m/s
3) 量程:0~30m/s
4) 分辨率:0.1m/s
5) 系統誤差:±2%
6) 信號輸出方式:RS485
7) 耗電:1W
8) 工作環境:-20~55℃,相對濕度 35~85% 非凝結
9) 標配線長:≥1米
10)輸出信號:0.4-2V
2、風向傳感器技術指標:
1) 測試范圍:0-360 度(分為 16 個方向)
2) 精度:±1.5°
3) 響應時間:< 1S
4) 啟動風力:≥ 0.8m/s
5) 信號輸出方式:RS485
6) 供電電源:總線供電, 12V-24VDC
7) 產品功耗:≤300mW
8) 使用環境:-20~55℃ ,相對濕度 35~85% 非凝結
9) 產品重量:≤0.6kg
10) 標配線長:1 米
11)輸出信號:0.4-2V
3、溫度、氣壓、濕度傳感器技術指標:
1) 溫度測量范圍:-40℃~120℃
2) 濕度測量范圍:0%~100%RH
3) 氣壓測量范圍:300~1100hpa
4) 響應頻率:10Hz
5) 工作電壓:3~5V
6) 工作電流:5mA
7) 工作溫度:-40℃~85℃
8) 存儲溫度:-40℃~125℃
9) 溫度分辨率:0.1℃
10) 溫度精準度:±0.3℃
11) 濕度測量范圍:0-100%RH
12) 濕度分辨率:0.1%RH
13) 濕度精準度:±2% RH
